Válvulas de mariposa totalmente revestidas de PFA diseñadas para un cierre hermético bidireccional en aplicaciones demandantes de agua ultrapura, semiconductores y productos químicos corrosivos. Certificado SIL 3 y totalmente revestido de PFA para medios corrosivos y aplicaciones exigentes. Solución de cierre fiable para procesos industriales y químicos.
Rango de tamaños: 2" a 24", DN 50 a 600. Presión operativa máxima permitida: 2" a 6" de hasta 16 bar, y de 8" a 24" de hasta 10 bar. Material del cuerpo en hierro dúctil. Materiales del vástago del disco: 2" a 12" de acero inoxidable sobremoldeado 17-4 con PFA y 14" a 24" con vástago de acero inoxidable/disco de acero sobremoldeado de alta resistencia 17-4 con PFA. Rango de temperaturas: -29ºC a +160ºC. Taladro de la brida: ASME B16.5 CL150 | ASME B16.1 CL125 | PN10, 16 | JIS 10K. Disponible también en Wafer.

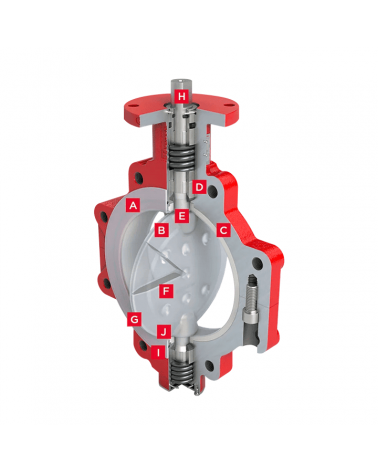

A. Cuerpo y disco totalmente revestidos con PFA: el compuesto patentando brinda una resistencia insuperable a la corrosión, permeación y contaminación microbiana para lograr un máximo nivel de pureza y confiabilidad con un mantenimiento mínimo.
B. El revestimiento de PFA duradero moldeado esféricamente y la interfaz del disco: haciendo juego forma un sello hermético bidireccional.
C. Energizador del asiento con ancho completo de 360º: garantiza un sellado uniforme.
D. Sistema de sellado del eje de carga dinámica: se ajusta automáticamente para eliminar las rutas de fuga y reducir las emisiones fugitivas para un funcionamiento sin mantenimiento a largo plazo. (El sistema de sellado estándar cumple con las normas ISO 15848-1 de bajas emisiones fugitivas).
E. Sobremoldeado extendido del eje de PFA: mejora el sellado de eje, elimina las rutas de fuga y protege el eje de fluidos corrosivos.
F. Sobremoldeado del disco de PFA: la resina PFA está adherida mecánicamente al metal base para una capacidad de vacío total.
G. Diseño simplificado del disco: con diseño para máximo flujo.
H. Vástago y disco de acero inoxidable 17-4 de una pieza y alta resistencia: estándar para una mayor confiabilidad.
I. Sello de brida energizado: mantiene el sellado adecuado entre la válvula y la brida.
J. Energizador del asiento retenido mecánicamente: el energizador del asiento elastomérico ancho descansa en una ranura maquinada del cuerpo para permitir el servicio de final de línea con una presión de trabajo total.

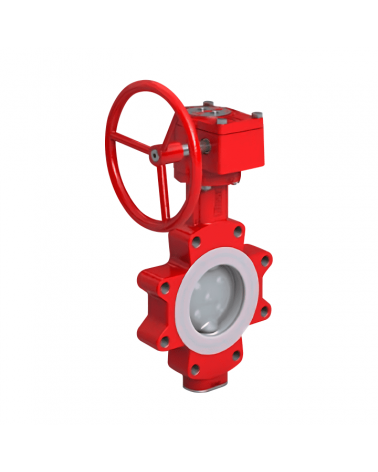

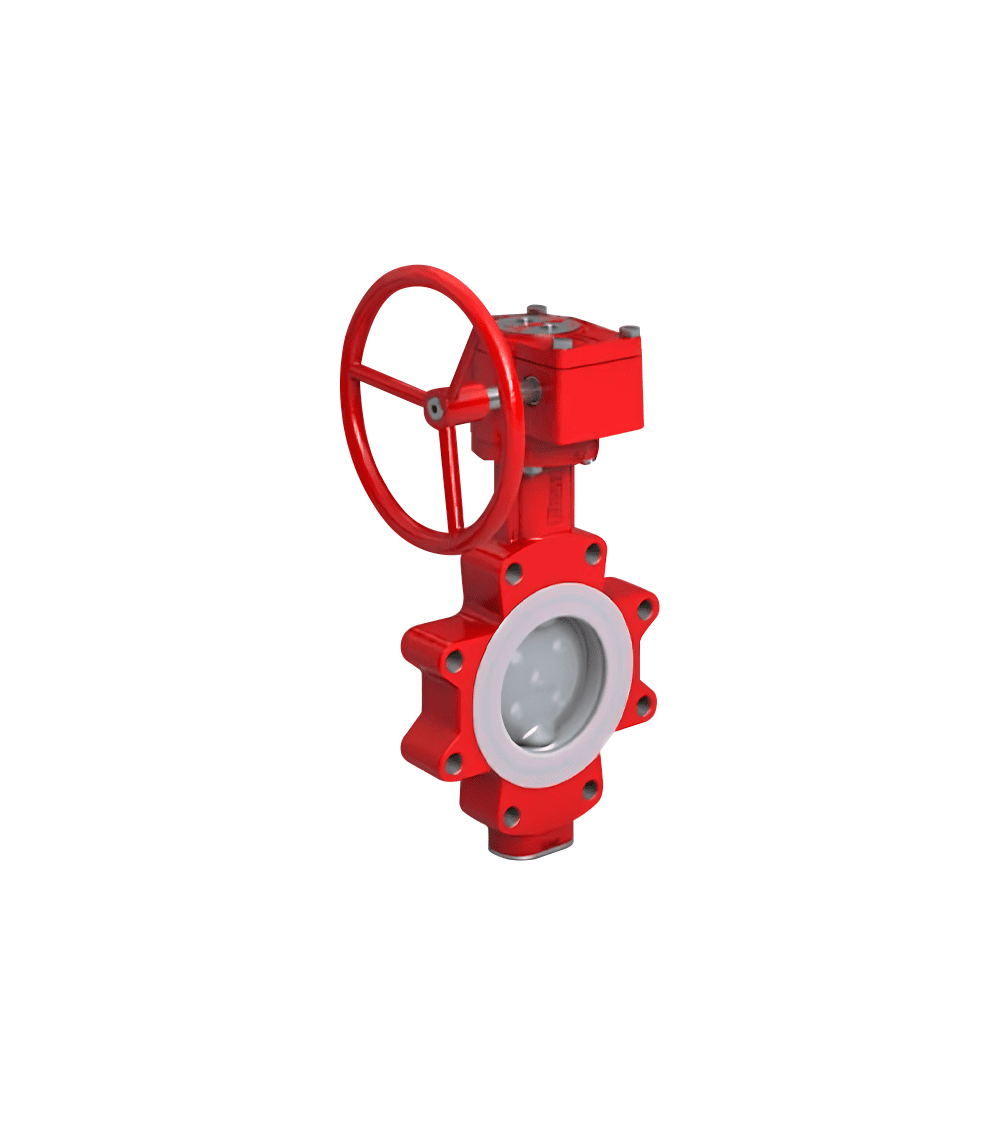

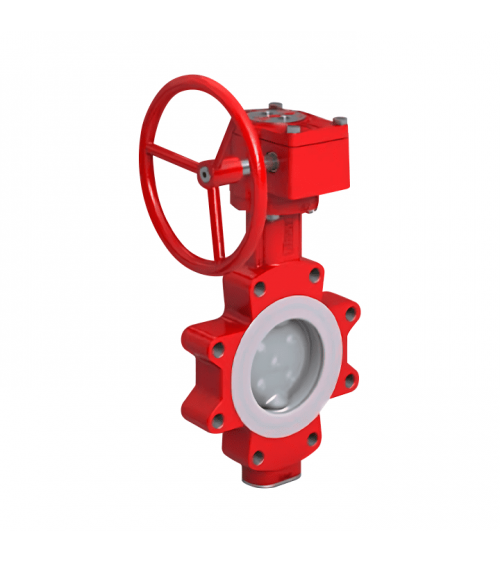

Válvula mariposa Lug con revestimiento de PFA Acris® − serie 24/25
Válvulas de mariposa totalmente revestidas de PFA diseñadas para un cierre hermético bidireccional en aplicaciones demandantes de agua ultrapura, semiconductores y productos químicos corrosivos. Certificado SIL 3 y totalmente revestido de PFA para medios corrosivos y aplicaciones exigentes. Solución de cierre fiable para procesos industriales y químicos.
Rango de tamaños: 2" a 24", DN 50 a 600. Presión operativa máxima permitida: 2" a 6" de hasta 16 bar, y de 8" a 24" de hasta 10 bar. Material del cuerpo en hierro dúctil. Materiales del vástago del disco: 2" a 12" de acero inoxidable sobremoldeado 17-4 con PFA y 14" a 24" con vástago de acero inoxidable/disco de acero sobremoldeado de alta resistencia 17-4 con PFA. Rango de temperaturas: -29ºC a +160ºC. Taladro de la brida: ASME B16.5 CL150 | ASME B16.1 CL125 | PN10, 16 | JIS 10K. Disponible también en Wafer.

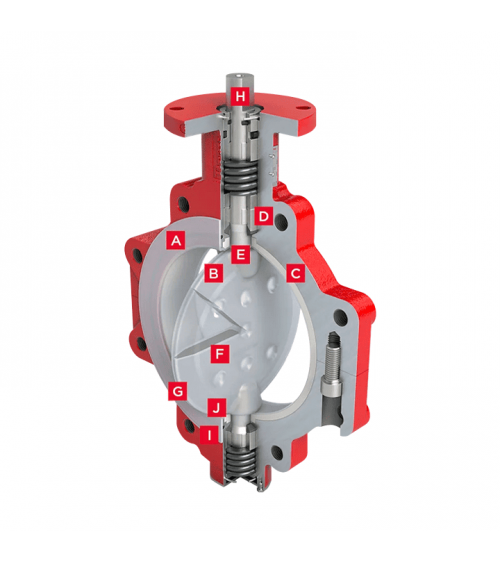

A. Cuerpo y disco totalmente revestidos con PFA: el compuesto patentando brinda una resistencia insuperable a la corrosión, permeación y contaminación microbiana para lograr un máximo nivel de pureza y confiabilidad con un mantenimiento mínimo.
B. El revestimiento de PFA duradero moldeado esféricamente y la interfaz del disco: haciendo juego forma un sello hermético bidireccional.
C. Energizador del asiento con ancho completo de 360º: garantiza un sellado uniforme.
D. Sistema de sellado del eje de carga dinámica: se ajusta automáticamente para eliminar las rutas de fuga y reducir las emisiones fugitivas para un funcionamiento sin mantenimiento a largo plazo. (El sistema de sellado estándar cumple con las normas ISO 15848-1 de bajas emisiones fugitivas).
E. Sobremoldeado extendido del eje de PFA: mejora el sellado de eje, elimina las rutas de fuga y protege el eje de fluidos corrosivos.
F. Sobremoldeado del disco de PFA: la resina PFA está adherida mecánicamente al metal base para una capacidad de vacío total.
G. Diseño simplificado del disco: con diseño para máximo flujo.
H. Vástago y disco de acero inoxidable 17-4 de una pieza y alta resistencia: estándar para una mayor confiabilidad.
I. Sello de brida energizado: mantiene el sellado adecuado entre la válvula y la brida.
J. Energizador del asiento retenido mecánicamente: el energizador del asiento elastomérico ancho descansa en una ranura maquinada del cuerpo para permitir el servicio de final de línea con una presión de trabajo total.
