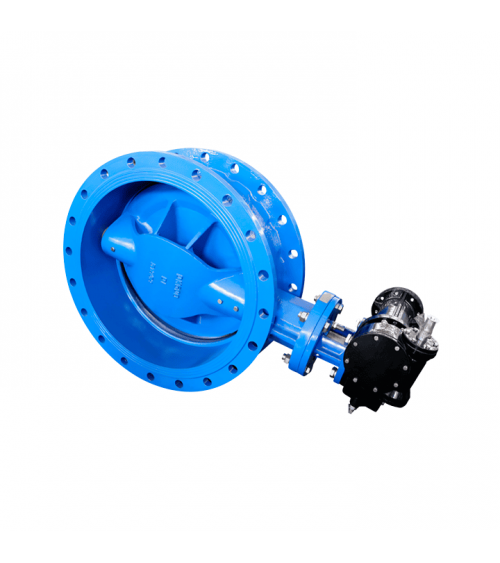

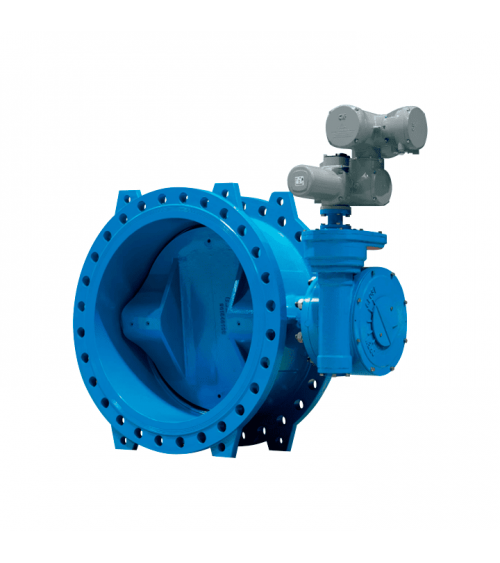

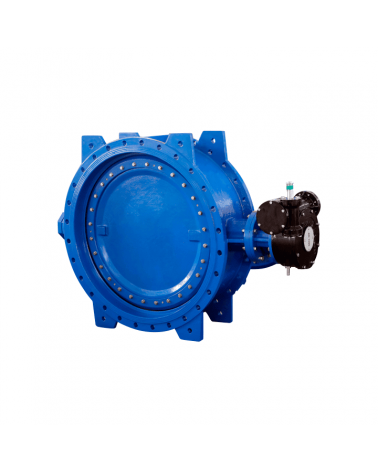

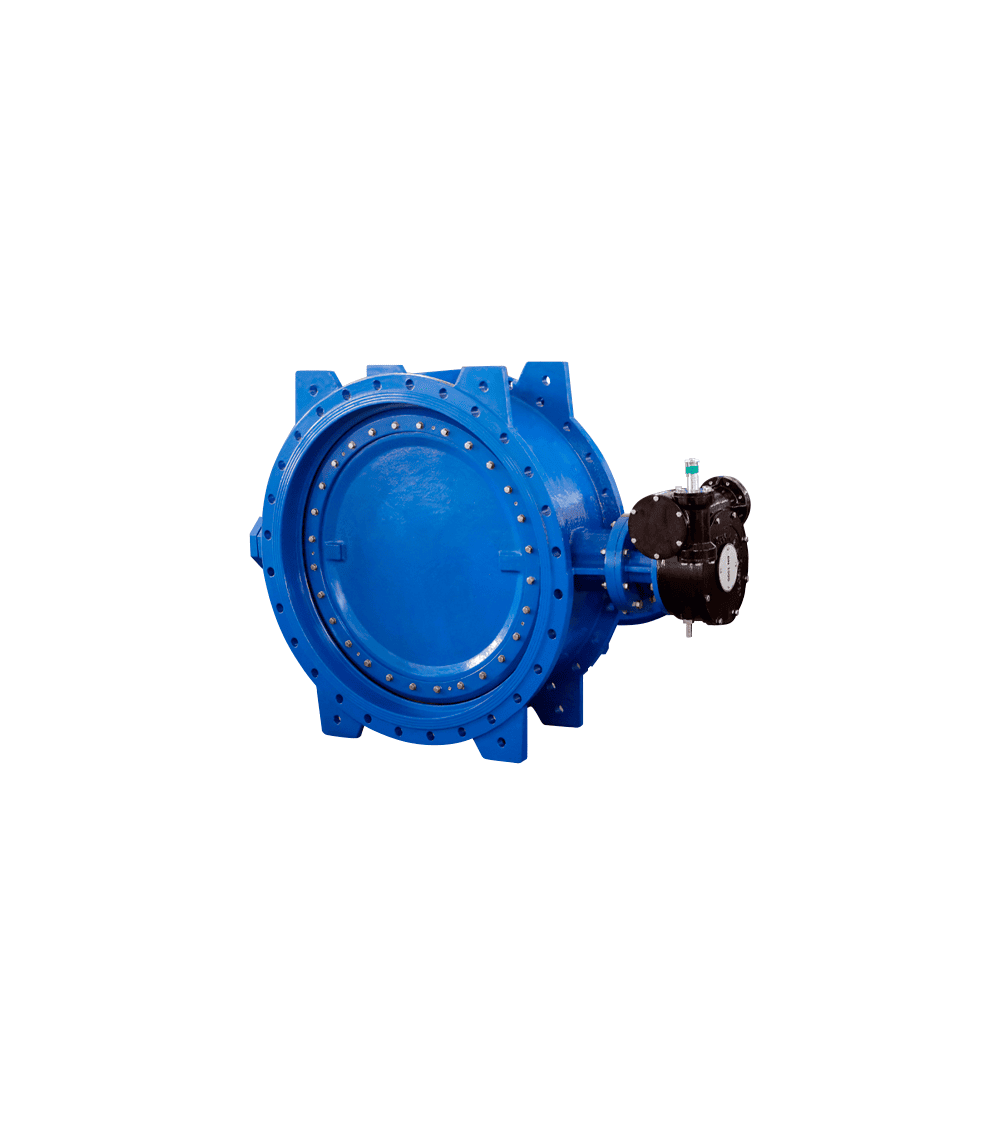

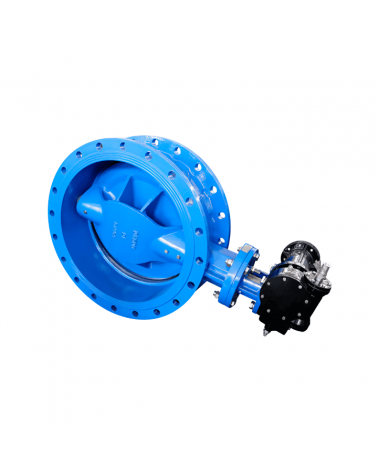

Válvula de mariposa biexcéntrica, para regulación y seccionamiento del flujo en redes de abastecimiento y distribución de agua, bombeo, regadío... Asegura un cierre adecuado y fiable a altas presiones y es 100% estanca. Gran durabilidad de la junta. Asiento soldado de acero inoxidable AISI 304. Prensa estopas para evitar fugas por el eje. La junta se puede cambiar sin desmontar la válvula. Presión de trabajo máxima: PN10/PN16/PN25/PN40. Temperatura de trabajo entre –10°C y 90°C. Cuerpo y cubierta inferior en fundición dúctil GJS-400. Junta torica en NBR. Eje en acero inoxidable AISI 420. Anillo sellado en EPDM/NBR. Asiento en AISI 316 + NBR. Disco, aro apriete, empaquetadura y collarín en GJS400. Pasador en AISI420. Reductor en GJL250. Bridas laterales según ISO 7005-1. Brida superior para acople de actuador según ISO 5211. Cojinetes en bronce. Válvula con reductor o actuador eléctrico trifásico.
| REFERENCIA | MEDIDA | ISO5211 | ISO5210 |
|---|---|---|---|
| 24D.100.1 | DN 100 | F07 | F10 |
| 24D.150.1 | DN 150 | F07 | F10 |
| 24D.200.1 | DN 200 | F10 | F10 |
| 24D.250.1 | DN 250 | F10 | F10 |
| 24D.300.1 | DN 300 | F14 | F10 |
| 24D.350.1 | DN 350 | F14 | F10 |
| 24D.400.1 | DN 400 | F14 | F10 |
| 24D.450.1 | DN 450 | F14 | F10 |
| 24D.500.1 | DN 500 | F16 | F10 |
| 24D.600.1 | DN 600 | F16 | F10 |
| 24D.700.1 | DN 700 | F25 | F10 |
| 24D.800.1 | DN 800 | F25 | F12 |
| 24D.900.1 | DN 900 | F25 | F12 |
| 24D.1000.1 | DN 1000 | F25 | F12 |
| 24D.1200.1 | DN 1200 | F30 | F12 |
Válvula de mariposa biexcéntrica
Válvula de mariposa biexcéntrica, para regulación y seccionamiento del flujo en redes de abastecimiento y distribución de agua, bombeo, regadío... Asegura un cierre adecuado y fiable a altas presiones y es 100% estanca. Gran durabilidad de la junta. Asiento soldado de acero inoxidable AISI 304. Prensa estopas para evitar fugas por el eje. La junta se puede cambiar sin desmontar la válvula. Presión de trabajo máxima: PN10/PN16/PN25/PN40. Temperatura de trabajo entre –10°C y 90°C. Cuerpo y cubierta inferior en fundición dúctil GJS-400. Junta torica en NBR. Eje en acero inoxidable AISI 420. Anillo sellado en EPDM/NBR. Asiento en AISI 316 + NBR. Disco, aro apriete, empaquetadura y collarín en GJS400. Pasador en AISI420. Reductor en GJL250. Bridas laterales según ISO 7005-1. Brida superior para acople de actuador según ISO 5211. Cojinetes en bronce. Válvula con reductor o actuador eléctrico trifásico.
| REFERENCIA | MEDIDA | ISO5211 | ISO5210 |
|---|---|---|---|
| 24D.100.1 | DN 100 | F07 | F10 |
| 24D.150.1 | DN 150 | F07 | F10 |
| 24D.200.1 | DN 200 | F10 | F10 |
| 24D.250.1 | DN 250 | F10 | F10 |
| 24D.300.1 | DN 300 | F14 | F10 |
| 24D.350.1 | DN 350 | F14 | F10 |
| 24D.400.1 | DN 400 | F14 | F10 |
| 24D.450.1 | DN 450 | F14 | F10 |
| 24D.500.1 | DN 500 | F16 | F10 |
| 24D.600.1 | DN 600 | F16 | F10 |
| 24D.700.1 | DN 700 | F25 | F10 |
| 24D.800.1 | DN 800 | F25 | F12 |
| 24D.900.1 | DN 900 | F25 | F12 |
| 24D.1000.1 | DN 1000 | F25 | F12 |
| 24D.1200.1 | DN 1200 | F30 | F12 |
