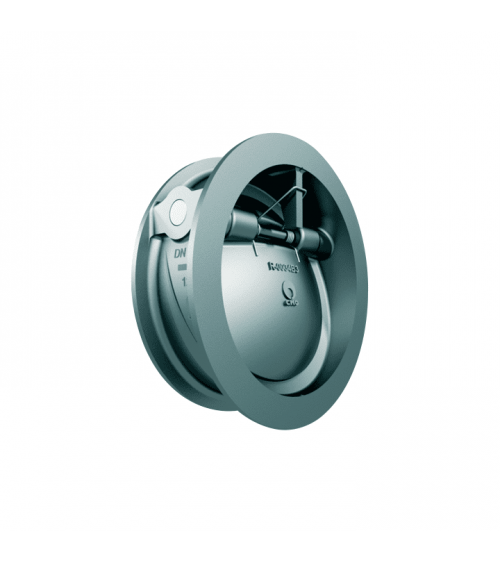

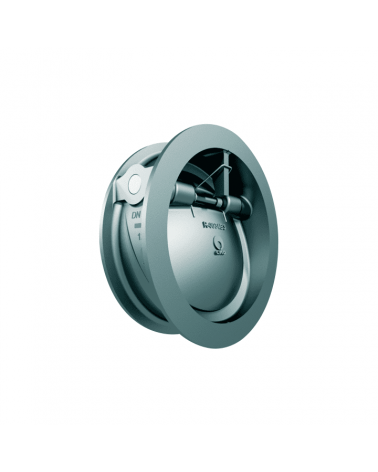

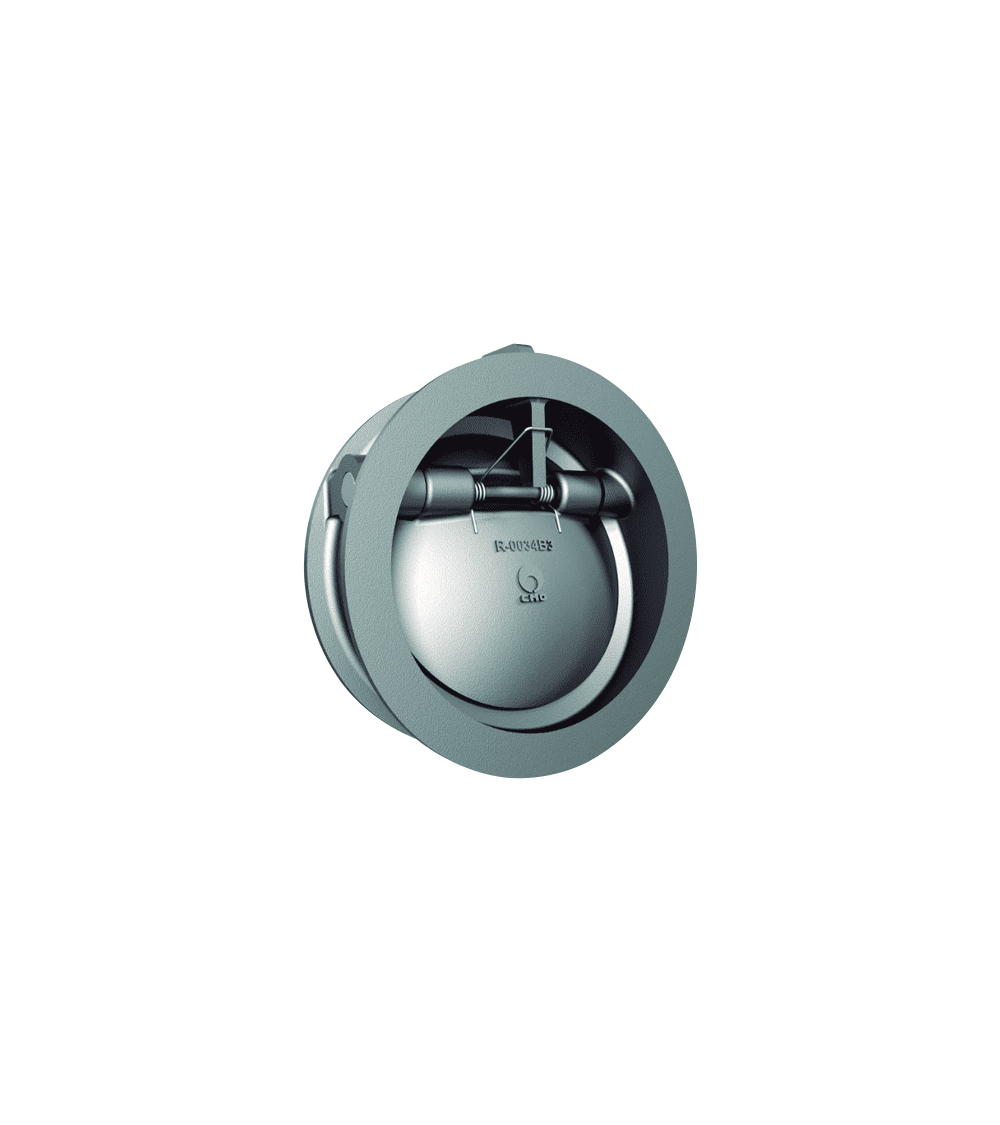

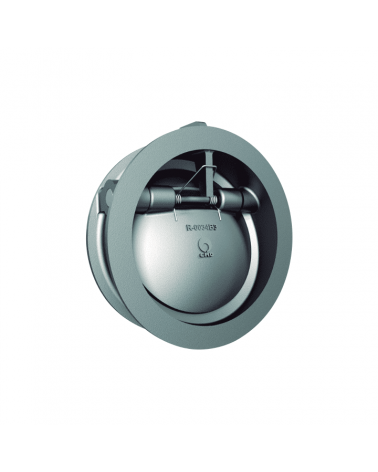

Válvula de retención de disco oscilante tipo Wafer (se puede fabricar con bridas bajo consulta). Cuerpo en fundición de una sola pieza con forma cónica interior que proporciona una fácil evacuación de las partículas sólidas contenidas en el flujo. Distancia entre caras de acuerdo al estándar. Dispone de una flecha en el cuerpo indicando la dirección del flujo. Se puede suministrar con un muelle auxiliar para obtener un cierre más rápido.
Material de fabricación estándar para el cuerpo de acero inoxidable CF8M y acero al carbono A216WCB (comenzando a partir de DN250). Materiales de fabricación estándar para el disco en acero inoxidable CF8M y acero al carbono A216WCB. Cuando la válvula se fabrica en acero inoxidable CF8M, el cierre es de CF8M en el cuerpo y CF8M en el disco. Cuando la válvula se fabrica en acero al carbono A216WCB, se realiza un aporte de acero inoxidable AISI 304 en la superfície de cierre, tanto en el cuerpo como en el disco. Eje en AISI 316 para las válvulas fabricadas en acero inoxidable CF8M, y eje en AISI 304 para las válvulas fabricadas en acero al carbono A216WCB.

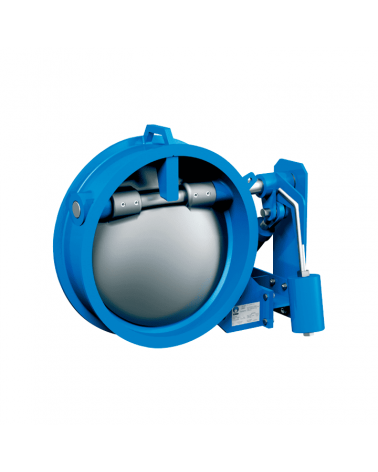

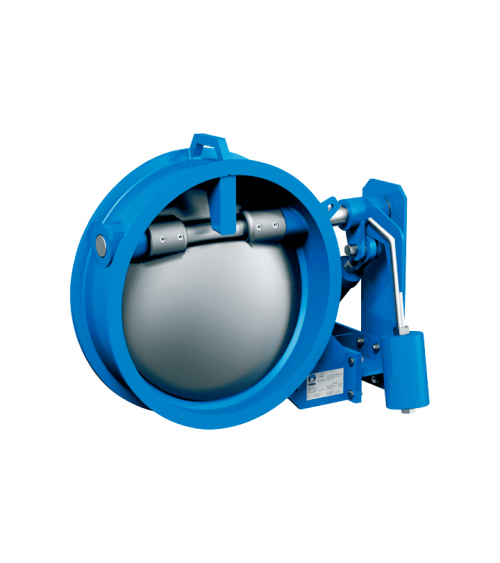

Para cargas de agua elevadas o diámetros de válvula grandes se pueden incorporar sistemas de amortiguación hidráulicos que reduce el impacto de la válvula en el cierre. La válvula de retención R permite el paso del fluido en un único sentido, se abre por mediación del fluido cuando pasa por ella y se cierra por el peso del propio disco y retorno del fluido.
Muelle disponible a partir de DN80 a consultar.
| REFERENCIA | MEDIDA | PRESIÓN MÁXIMA TRABAJO | COLOCACIÓN ENTRE BRIDAS |
|---|---|---|---|
| 090059914 | DN 25 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059915 | DN 32 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059916 | DN 40 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059917 | DN 50 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059918 | DN 65 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059919 | DN 80 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059920 | DN 100 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059921 | DN 125 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059922 | DN 150 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059923 | DN 200 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059924 | DN 250 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059925 | DN 300 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059926 | DN 350 | 25 bar | PN10/16/25 ASA150 |
| 090059927 | DN 400 | 25 bar | PN10/16/25 ASA150 |
| 090059928 | DN 450 | 25 bar | PN10/16/25 ASA150 |
| 090059929 | DN 500 | 25 bar | PN10/16/25 ASA150 |
| 090059930 | DN 600 | 25 bar | PN10/16/25 ASA150 |
Válvula de retención inoxidable
Válvula de retención de disco oscilante tipo Wafer (se puede fabricar con bridas bajo consulta). Cuerpo en fundición de una sola pieza con forma cónica interior que proporciona una fácil evacuación de las partículas sólidas contenidas en el flujo. Distancia entre caras de acuerdo al estándar. Dispone de una flecha en el cuerpo indicando la dirección del flujo. Se puede suministrar con un muelle auxiliar para obtener un cierre más rápido.
Material de fabricación estándar para el cuerpo de acero inoxidable CF8M y acero al carbono A216WCB (comenzando a partir de DN250). Materiales de fabricación estándar para el disco en acero inoxidable CF8M y acero al carbono A216WCB. Cuando la válvula se fabrica en acero inoxidable CF8M, el cierre es de CF8M en el cuerpo y CF8M en el disco. Cuando la válvula se fabrica en acero al carbono A216WCB, se realiza un aporte de acero inoxidable AISI 304 en la superfície de cierre, tanto en el cuerpo como en el disco. Eje en AISI 316 para las válvulas fabricadas en acero inoxidable CF8M, y eje en AISI 304 para las válvulas fabricadas en acero al carbono A216WCB.
Para cargas de agua elevadas o diámetros de válvula grandes se pueden incorporar sistemas de amortiguación hidráulicos que reduce el impacto de la válvula en el cierre. La válvula de retención R permite el paso del fluido en un único sentido, se abre por mediación del fluido cuando pasa por ella y se cierra por el peso del propio disco y retorno del fluido.
Muelle disponible a partir de DN80 a consultar.
| REFERENCIA | MEDIDA | PRESIÓN MÁXIMA TRABAJO | COLOCACIÓN ENTRE BRIDAS |
|---|---|---|---|
| 090059914 | DN 25 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059915 | DN 32 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059916 | DN 40 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059917 | DN 50 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059918 | DN 65 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059919 | DN 80 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059920 | DN 100 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059921 | DN 125 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059922 | DN 150 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059923 | DN 200 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059924 | DN 250 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059925 | DN 300 | 40 bar | PN10/16/25/40 ASA150/300 |
| 090059926 | DN 350 | 25 bar | PN10/16/25 ASA150 |
| 090059927 | DN 400 | 25 bar | PN10/16/25 ASA150 |
| 090059928 | DN 450 | 25 bar | PN10/16/25 ASA150 |
| 090059929 | DN 500 | 25 bar | PN10/16/25 ASA150 |
| 090059930 | DN 600 | 25 bar | PN10/16/25 ASA150 |
