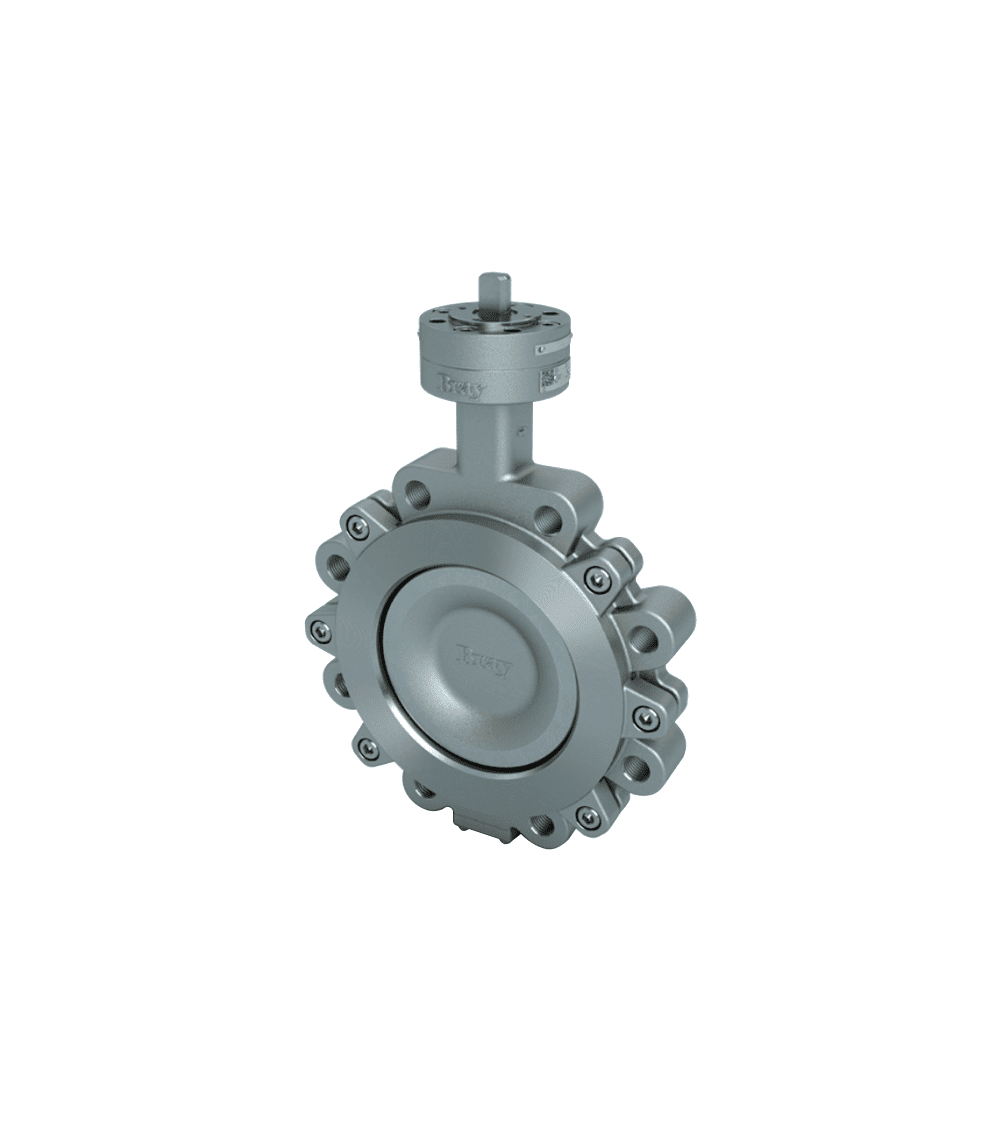

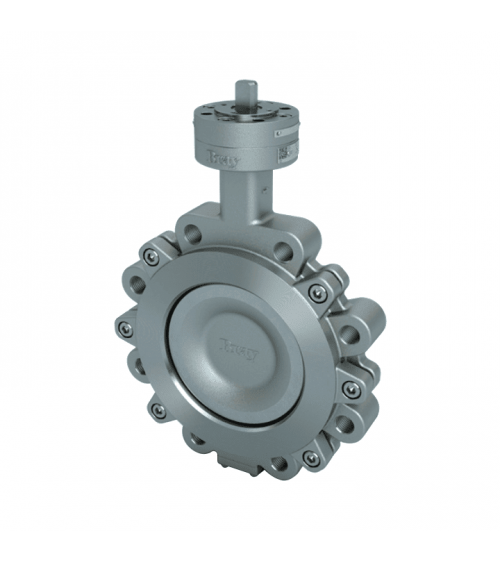

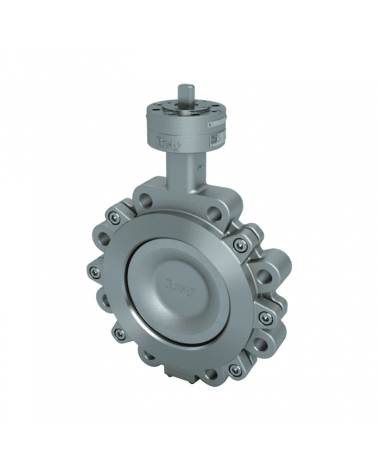

Vàlvula papallona tipus Wafer biexcèntrica d'alt rendiment 4-Cx. Longitud entre cares segons EN 558 sèrie 20, sèrie 25. Foradat de la brida segons EN 1092-1. Brida superior: ISO 5211. Aquesta vàlvula de papallona d'alt rendiment amb doble excentricitat està dissenyat per brindar qualitat, valor i seguretat en aplicacions de servei crític, alta temperatura, alta pressió i alt ciclatge. Aquesta vàlvula altament versàtil presenta un segell de tija de cara dinàmica ajustable amb empaquetadura certificada de baixes emissions. Rang de mides: DN80 a 400. Pressió màxima de treball: 40 bar. Temperatura de treball: -29ºC +260ºC.

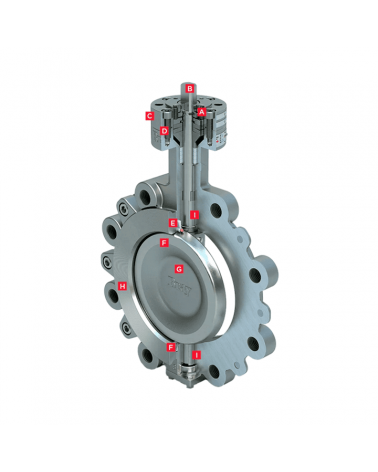

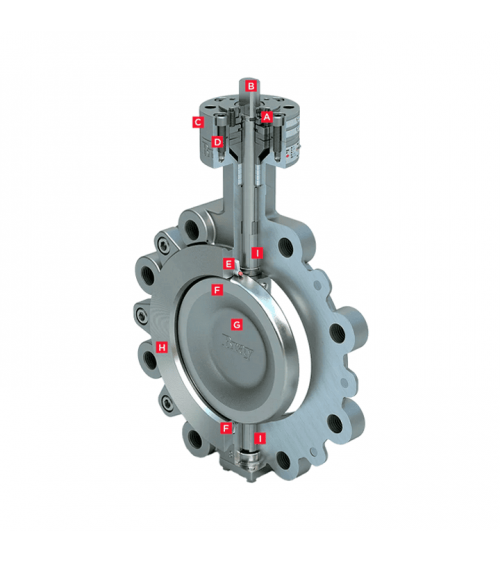

A. Final de carrera: integrat a la brida superior permet un orifici ininterromput que optimitza la ruta del flux i redueix possibles turbulències. El robust límit de recorregut supera als dissenys amb passador, ja que ofereix una major àrea de tall per suportar càrregues de torc més altes.
B. Disseny de la tija: el disseny de la tija d'alta resistència combina la funcionalitat a antiexpulsió per a un funcionament segur i una vida útil excepcional.
C. Empaquetadura de la tija: l'empaquetadura de la tija totalment ajustable i substituïble en camp està certificada conforme amb els estàndards d'emissions fugitives internacionals.
D. Protecció ambiental: els segells O-ring a la brida superior i el final de carrera eviten que els contaminants externs ingressen a l'àrea d'empaquetadura de la vàlvula.
E. Disseny del seient: el seient tou amb nucli d'elastòmer proporciona un segellat de zero fuites bidireccional, és autoajustable i es troba aïllat del fluid de la conducció.
F. Segellat assistit per pressió: permet un òptim rendiment de segellat bidireccional per a pressions baixes i altes.
G. Disseny de disc: la tija de doble excentricitat i el disseny del disc redueixen el desgast del seient, cosa que permet fer servir un parell menor i garanteix una vida útil prolongada.
H. Anell de retenció de cara completa: el disseny ininterromput proporciona una superfície de segellat d'alta integritat amb opcions disponibles de distància entre cares entre les brides d'unió.
I. Coixinets de tija: els coixinets superiors i inferiors suporten la tija amb fermesa, proporcionen una excel·lent resistència a la corrosió i minimitzen la desviació.
