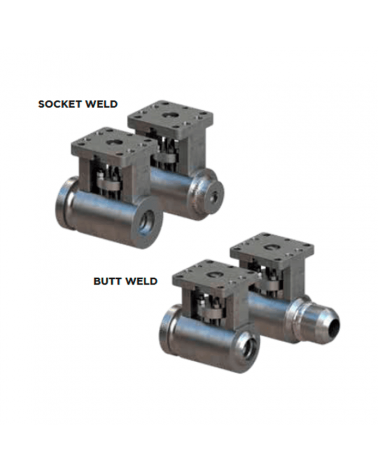

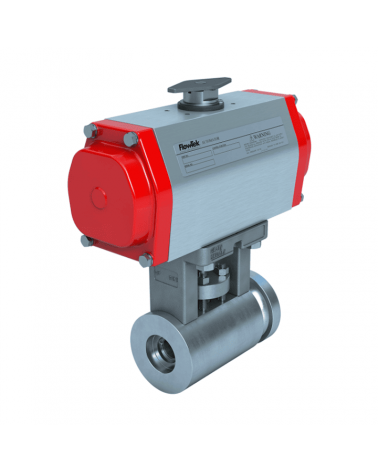

Les vàlvules de bola per a servei sever Sèrie M4 estan dissenyades específicament per a aïllament en aplicacions de vàlvules de ventilació i drenatge a la indústria d'energia. Les vàlvules de la Sèrie M4 són sotmeses a proves rigoroses per a garantir zero fuites per a aplicacions d'encès/apagat en vapor d'alta temperatura, alta pressió i vapor sobreescalfat. Les vàlvules per a ventilació i drenatge de la Sèrie M4 garanteixen una operació lliure de manteniment a les condicions més extremes. Disponible amb extrems soldables Socket Weld, Butt Weld, extrems bridats o altres a consultar. Rang de mides: SW o BW de DN 15 a 65; BW de DN 80 a 100. Rang de temperatures: fins a 593ºC.
Les vàlvules esfèriques per a servei sever de la Sèrie M4 de Bray són ideals per a servei en generació d'energia elèctrica amb carbó convencional i de cicle combinat, equilibri nuclear d'aplicacions a centrals, cogeneració, per a drenatges de calderes, drenatges d'aigua d'alimentació, drenatges de capçals, drenatges de turbines, drenatges sobre i sota del seient, ventilació i drenatges de superescalfadors, ventilació de col·lectors de vapor, aïllament de bufadors, aïllament de línia de derivació i aplicacions de drenatge de capçal regulador, així com aplicacions especialitzades, com vàlvules de seguretat, extractors i aplicacions especials sota sol·licitud.
Les vàlvules de bola de servei sever de la sèrie M4 estan dissenyades amb tecnologia avançada, amb una construcció de cos d'1 peça, transmissió de servei pesat, bola i seient amb lapejat de 360°, opcions de recobriment per combustible d'oxigen d'alta velocitat (HVOF), amb ruixat i fos, i empaquetatge de càrrega activa amb ressorts Belleville. La bola i els seients estan fabricats amb els mateixos materials i recobriments, per a garantir un tancament hermètic confiable i baixa tensió del seient durant cicles tèrmics a causa que les peces tenen els mateixos índexs d'expansió tèrmica, el que garanteix una operació lliure de manteniment, fins i tot en aplicacions de servei de cicle alt.
Les vàlvules de la Sèrie M4 disposen de certificació ISO 9001:2015 amb traçabilitat completa, que inclou MTR, i amb certificació segons els requisits de l'Annex III, Mòdul H de PED 97/23/EC, TSG, CRN i compliment disponible de TDP-1.

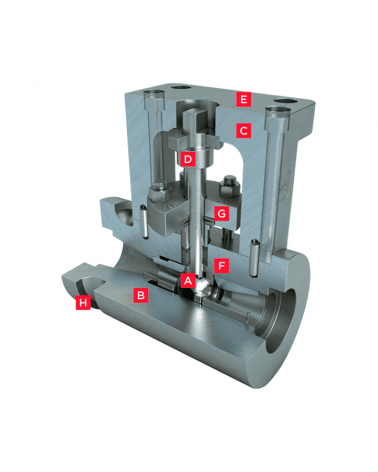

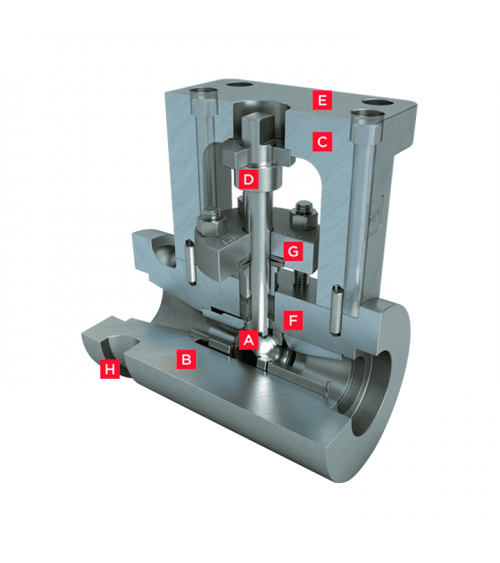

A. En utilitzar el mateix material i recobriment per a la bola i el seient, ambdues peces s'expandeixen a la vegada durant els cicles tèrmics, el que garanteix un tancament hermètic. La bola i el seient compten amb un lapejat de 360º per a crear una interfície veritablement esfèrica, el que elimina les irregularitats presents a les tècniques de lapejat tradicionals. Les superfícies de segellat més àmplies redueixen les tensions de cicles dinàmics, el que estén la vida útil de la vàlvula i afavoreix el tancament hermètic.
B. L'estructura de mono cos forjat de parets gruixudes elimina les juntes del cos i la possibilitat de fuites. Mecanitzat CNC per a major precisió. Els angles de transició maximitzen les velocitats de flux.
C. Suport d'acer fos amb major gruix per a una rigidesa superior. Mecanitzat CNC per alinear completament el cos, el suport i la tija, el que elimina el moviment de costat a costat. Suport fixat permanent.
D. Tija d'una peça resistent amb anell superior. Garanteix una alineació correcta. Estén la vida útil de la vàlvula i maximitza el segell de la tija en limitar la càrrega lateral de la tija. Evita les explosions.
E. La brida de muntatge robusta amb certificació ISO 5211 suporta el muntatge directe d'actuadors d'alta temperatura o l'adaptació convencional per a actuadors estàndard.
F. El ressort Inconel® 718 Belleville exerceix una força constant sobre la bola i el seient, el que manté el segell a les temperatures d'operació.
G. El conjunt de ressorts Inconel® 718 Belleville exerceixen una càrrega activa sobre l'empaquetatge de la tija per a la prevenció de fuites de baix manteniment.
H. La ranura del cos extern dissipa la calor conductora durant el procés de tractament tèrmic posterior a la soldadura (PWHT).

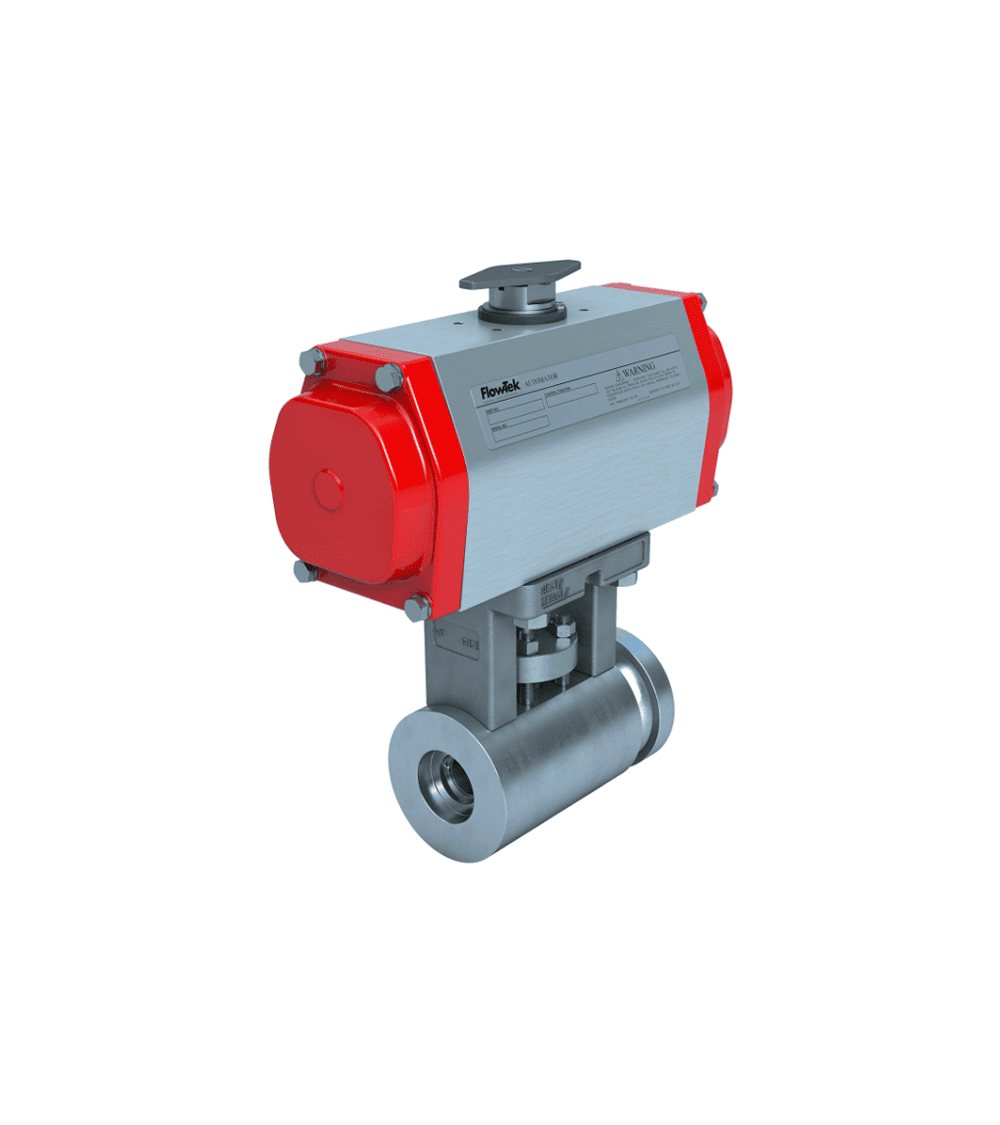

Vàlvula esfera de servei sever − sèrie M4
Les vàlvules de bola per a servei sever Sèrie M4 estan dissenyades específicament per a aïllament en aplicacions de vàlvules de ventilació i drenatge a la indústria d'energia. Les vàlvules de la Sèrie M4 són sotmeses a proves rigoroses per a garantir zero fuites per a aplicacions d'encès/apagat en vapor d'alta temperatura, alta pressió i vapor sobreescalfat. Les vàlvules per a ventilació i drenatge de la Sèrie M4 garanteixen una operació lliure de manteniment a les condicions més extremes. Disponible amb extrems soldables Socket Weld, Butt Weld, extrems bridats o altres a consultar. Rang de mides: SW o BW de DN 15 a 65; BW de DN 80 a 100. Rang de temperatures: fins a 593ºC.
Les vàlvules esfèriques per a servei sever de la Sèrie M4 de Bray són ideals per a servei en generació d'energia elèctrica amb carbó convencional i de cicle combinat, equilibri nuclear d'aplicacions a centrals, cogeneració, per a drenatges de calderes, drenatges d'aigua d'alimentació, drenatges de capçals, drenatges de turbines, drenatges sobre i sota del seient, ventilació i drenatges de superescalfadors, ventilació de col·lectors de vapor, aïllament de bufadors, aïllament de línia de derivació i aplicacions de drenatge de capçal regulador, així com aplicacions especialitzades, com vàlvules de seguretat, extractors i aplicacions especials sota sol·licitud.
Les vàlvules de bola de servei sever de la sèrie M4 estan dissenyades amb tecnologia avançada, amb una construcció de cos d'1 peça, transmissió de servei pesat, bola i seient amb lapejat de 360°, opcions de recobriment per combustible d'oxigen d'alta velocitat (HVOF), amb ruixat i fos, i empaquetatge de càrrega activa amb ressorts Belleville. La bola i els seients estan fabricats amb els mateixos materials i recobriments, per a garantir un tancament hermètic confiable i baixa tensió del seient durant cicles tèrmics a causa que les peces tenen els mateixos índexs d'expansió tèrmica, el que garanteix una operació lliure de manteniment, fins i tot en aplicacions de servei de cicle alt.
Les vàlvules de la Sèrie M4 disposen de certificació ISO 9001:2015 amb traçabilitat completa, que inclou MTR, i amb certificació segons els requisits de l'Annex III, Mòdul H de PED 97/23/EC, TSG, CRN i compliment disponible de TDP-1.
A. En utilitzar el mateix material i recobriment per a la bola i el seient, ambdues peces s'expandeixen a la vegada durant els cicles tèrmics, el que garanteix un tancament hermètic. La bola i el seient compten amb un lapejat de 360º per a crear una interfície veritablement esfèrica, el que elimina les irregularitats presents a les tècniques de lapejat tradicionals. Les superfícies de segellat més àmplies redueixen les tensions de cicles dinàmics, el que estén la vida útil de la vàlvula i afavoreix el tancament hermètic.
B. L'estructura de mono cos forjat de parets gruixudes elimina les juntes del cos i la possibilitat de fuites. Mecanitzat CNC per a major precisió. Els angles de transició maximitzen les velocitats de flux.
C. Suport d'acer fos amb major gruix per a una rigidesa superior. Mecanitzat CNC per alinear completament el cos, el suport i la tija, el que elimina el moviment de costat a costat. Suport fixat permanent.
D. Tija d'una peça resistent amb anell superior. Garanteix una alineació correcta. Estén la vida útil de la vàlvula i maximitza el segell de la tija en limitar la càrrega lateral de la tija. Evita les explosions.
E. La brida de muntatge robusta amb certificació ISO 5211 suporta el muntatge directe d'actuadors d'alta temperatura o l'adaptació convencional per a actuadors estàndard.
F. El ressort Inconel® 718 Belleville exerceix una força constant sobre la bola i el seient, el que manté el segell a les temperatures d'operació.
G. El conjunt de ressorts Inconel® 718 Belleville exerceixen una càrrega activa sobre l'empaquetatge de la tija per a la prevenció de fuites de baix manteniment.
H. La ranura del cos extern dissipa la calor conductora durant el procés de tractament tèrmic posterior a la soldadura (PWHT).
