Les vàlvules de bola segmentades de la sèrie 19/19L de Bray combinen l'acció de cisallament típica de les vàlvules de guillotina amb les característiques de control i les prestacions de segellat de les vàlvules de bola. Aquestes vàlvules d'esfera de les sèries 19 i 19L presenten un segment caracteritzat per una àmplia rangeabilitat i una gran capacitat de flux amb un rendiment excepcional de la vàlvula de control rotatiu. Dissenyades per a aplicacions d'escanyament, les vàlvules d'esfera segmentades de les sèries 19/19L també ofereixen un excel·lent rendiment de segellat en aplicacions d'obertura i tancament, aconseguint la Classe VI en seients resilients i la Classe IV en vàlvules amb seient de metall. Rang de mides: DN 25 a 400. Rang de temperatures: -46ºC a +260ºC.
Dissenyades d'acord amb les normes ASME B16.34, les vàlvules de bola segmentades de les sèries 19/19L presenten un disseny de seient assistit per ressort i equilibrat a pressió. Els ressorts mantenen una pressió constant contra el segment, el que assegura un segellat efectiu a baixes pressions diferencials, mentre que el disseny de pressió equilibrada també assegura un segellat efectiu a plena pressió diferencial amb un funcionament suau i de baix parell. El disseny del seient també dirigeix el flux lluny de l'àrea de segellat, el que millora la durabilitat. El cos fos d'una sola peça redueix el pes i augmenta la rigidesa, a la vegada que elimina possibles vies de fuita.
La vàlvula d'esfera segmentada de la sèrie 19L de Bray millora encara més la sèrie 19 estàndard per llot altament abrasiu i aplicacions de servei sever. L'avançada tecnologia de recobriment exclusiva de Bray s'aplica a les superfícies internes del cos i del segment de la vàlvula per a proporcionar una major duresa i resistència a l'erosió. Aquesta tecnologia de recobriment proporciona una major força d'adherència que altres tecnologies de recobriment comunament utilitzades a tota la indústria. S'instal·la un revestiment resistent a l'erosió reemplaçable en camp a l'orifici d'aigües avall per a protegir el cos de l'impacte de fluids abrasius d'alta velocitat.
Gràcies a múltiples recobriments i models disponibles a una varietat de configuracions per a diferents condicions de servei, les vàlvules segmentades de les sèries 19 i 19L són ideals pel seu ús en una àmplia varietat d'indústries i aplicacions, on la seva major durabilitat i fiabilitat allarguen els intervals de servei, minimitzen els temps d'inactivitat i milloren els seus resultats finals.

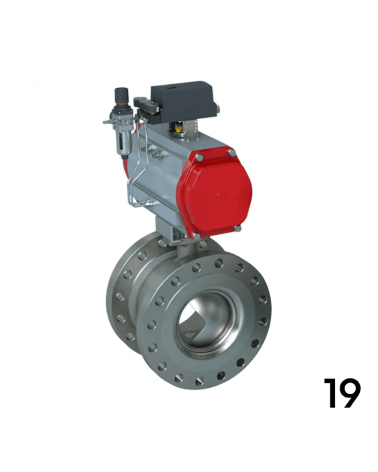

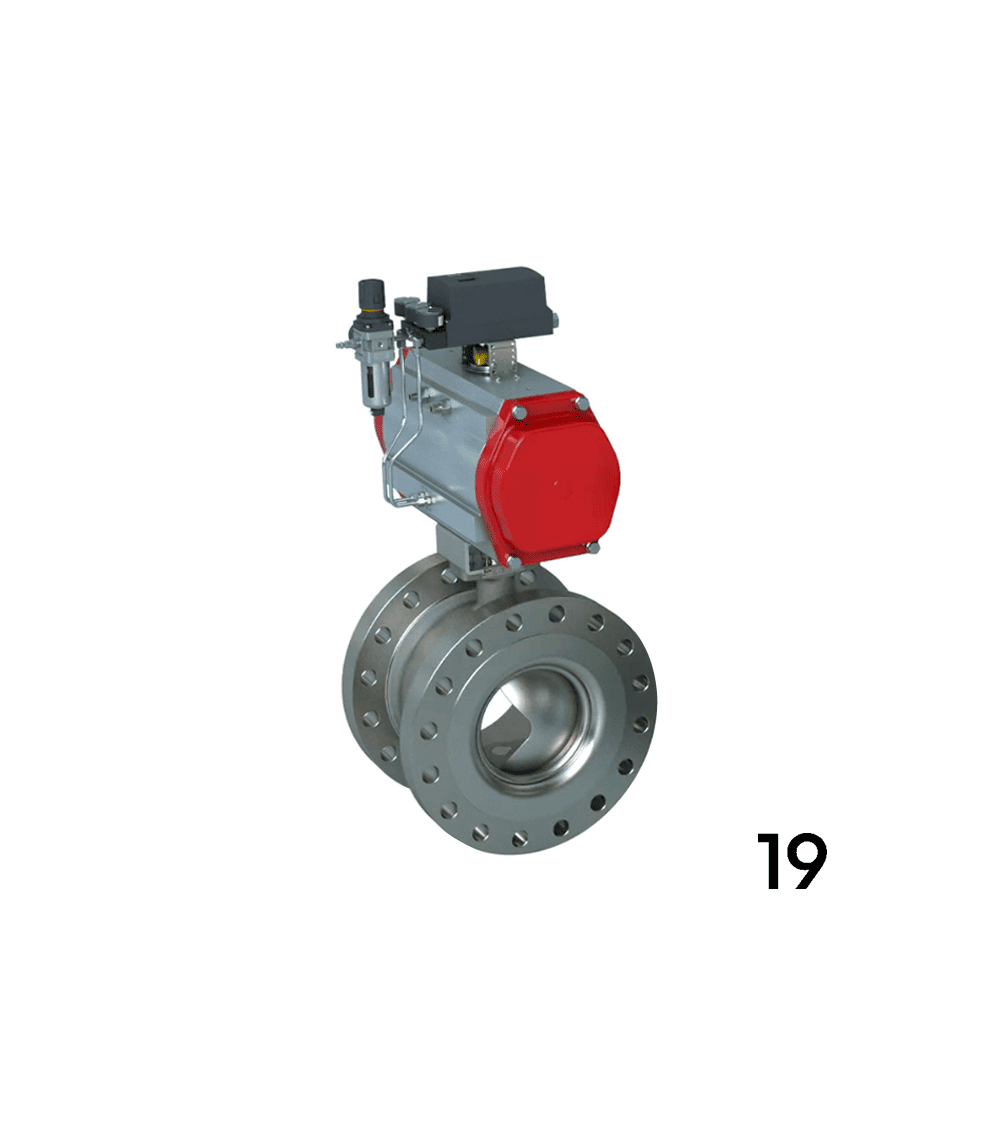

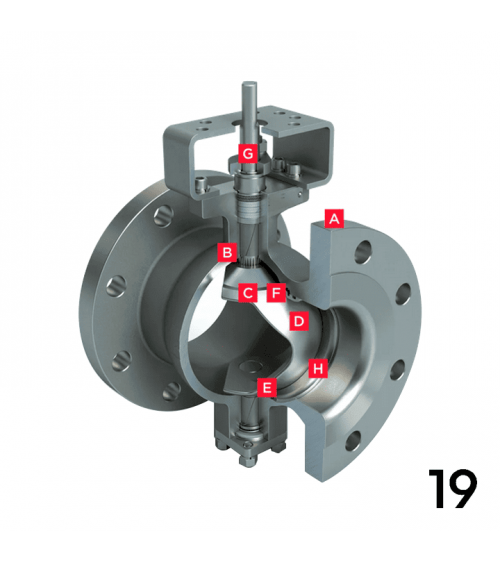

Sèrie 19:
A. Cos d'una peça: ofereix una carcassa rígida, robusta, amb capacitat per a suportar la càrrega de la canonada, i elimina possibles rutes de fuita.
B. Connexió de tija a segment estriat: ofereix transmissió de torc i control de precisió eficient, amb baixa histèresi i banda morta reduïda.
C. Esfera d'autocentrat: el passador de l'eix perfectament orientat i especialment dissenyat facilita l'autoalineació del segment esfèric a la vegada que simplifica l'acoblament i desacoblament durant el manteniment de rutina.
D. Recobriments: els recobriments d'alt rendiment en components interns garanteixen una vida útil prolongada i resistència a la corrosió.
E. Seient energitzat: el ressort del seient ofereix una força constant al seient al segell contra el segment a pressions diferencials baixes. En pressions diferencials més altes, els diàmetres de segellat optimitzats garanteixen torcs de seient més baixos.
F. Àrea de segellat protegida: els seients estan dissenyats per a dirigir el flux de productes fora de l'àrea de segellat.
G. Tija a prova d'explosions: l'anell de retenció s'ajusta entre la ranura maquinada de la tija i el pas de retenció del premsaestopes.
H. Fàcil manteniment: el seient es reemplaça sense retirar el segment i l'eix.

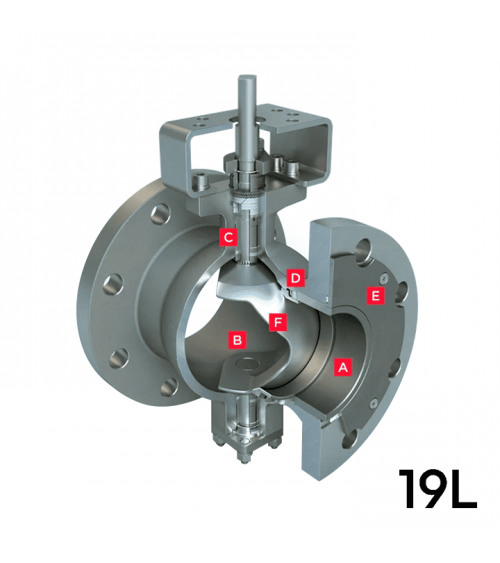

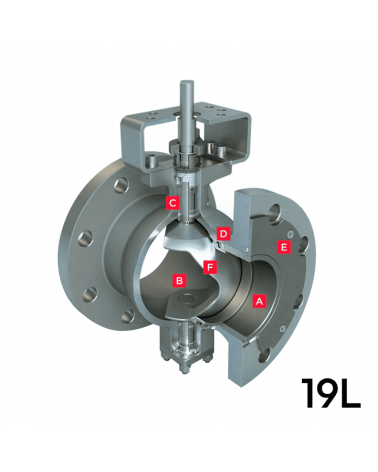

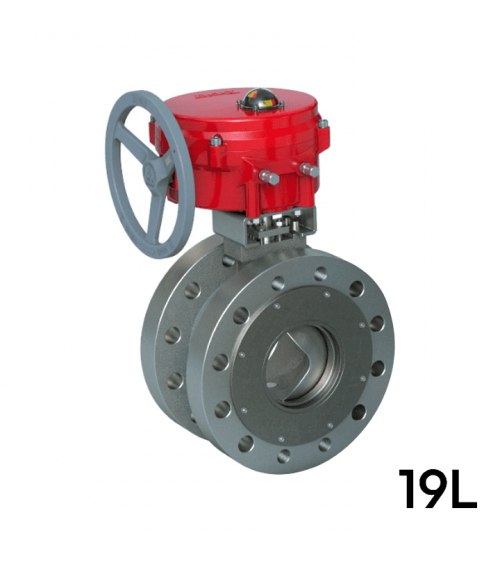

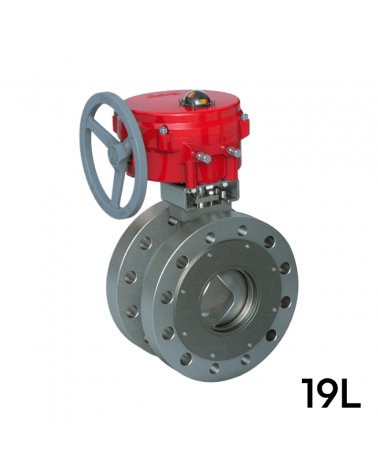

Sèrie 19L:
A. Seients/revestiments de fase posterior resistents a l'erosió: la direcció de flux revers evita l'erosió de la paret del cos a causa de les altes velocitats en obertures baixes.
B. Recobriments per a servei sever: els recobriments ultra durs personalitzats ofereixen resistència a l'erosió i corrosió específica segons l'aplicació per a les peces internes de la vàlvula.
C. Segells del rodament: protegeix els rodaments de metall de l'ingrés de productes.
D. Disseny de seient de pressió balancejada: seients amb capacitat de segells sota pressions diferencials completes amb torcs baixos i operació suau.
E. Fàcil manteniment: la retenció bridada amb superfície d'empaquetament sense interrupció brinda fàcil accés per al reemplaçament del seient i el revestiment.
F. Opcions d'acabat: diverses opcions disponibles per a rendiment òptim en diversos nivells de serveis erosius.
